Flange Monopile Upending Tool

Wij hebben de Monopile Lifting Tool ontworpen, ook wel bekend als de Flange Monopile Upending Tool, die een efficiëntere en veiligere installatie van monopiles in offshore windparken mogelijk maakt. Zie ook Y-Class Monopile Lifting Tool.

Scope

Voor het installeren van monopiles hebben exploitanten een tool nodig die kracht en efficiëntie combineert met gebruiksgemak. De tool moet robuust genoeg zijn om de aanzienlijke belasting aan te kunnen en toch licht genoeg om binnen de kraancapaciteit van het schip te passen. Voor projecten waarbij de diameter van de monopile kan variëren van 7,5 tot 8 meter, is een nauwkeurig en betrouwbaar Monopile Lifting Tool essentieel.

Challenge

Traditional monopile handling tools may lack the combination of strength, precision, and flexibility required for large-scale offshore installations. Van Oord needed a tool that can:

• Op een veilige manier zware monopiles kan tillen en kantelen

• Naadloos integreert met andere onderdelen en tools op het dek

• Veilige, handsfree bediening mogelijk maakt

• Schade beperkt aan het oppervlak van de monopile

• Kan worden aangepast aan verschillende projectvereisten en scheepsindelingen

Solution

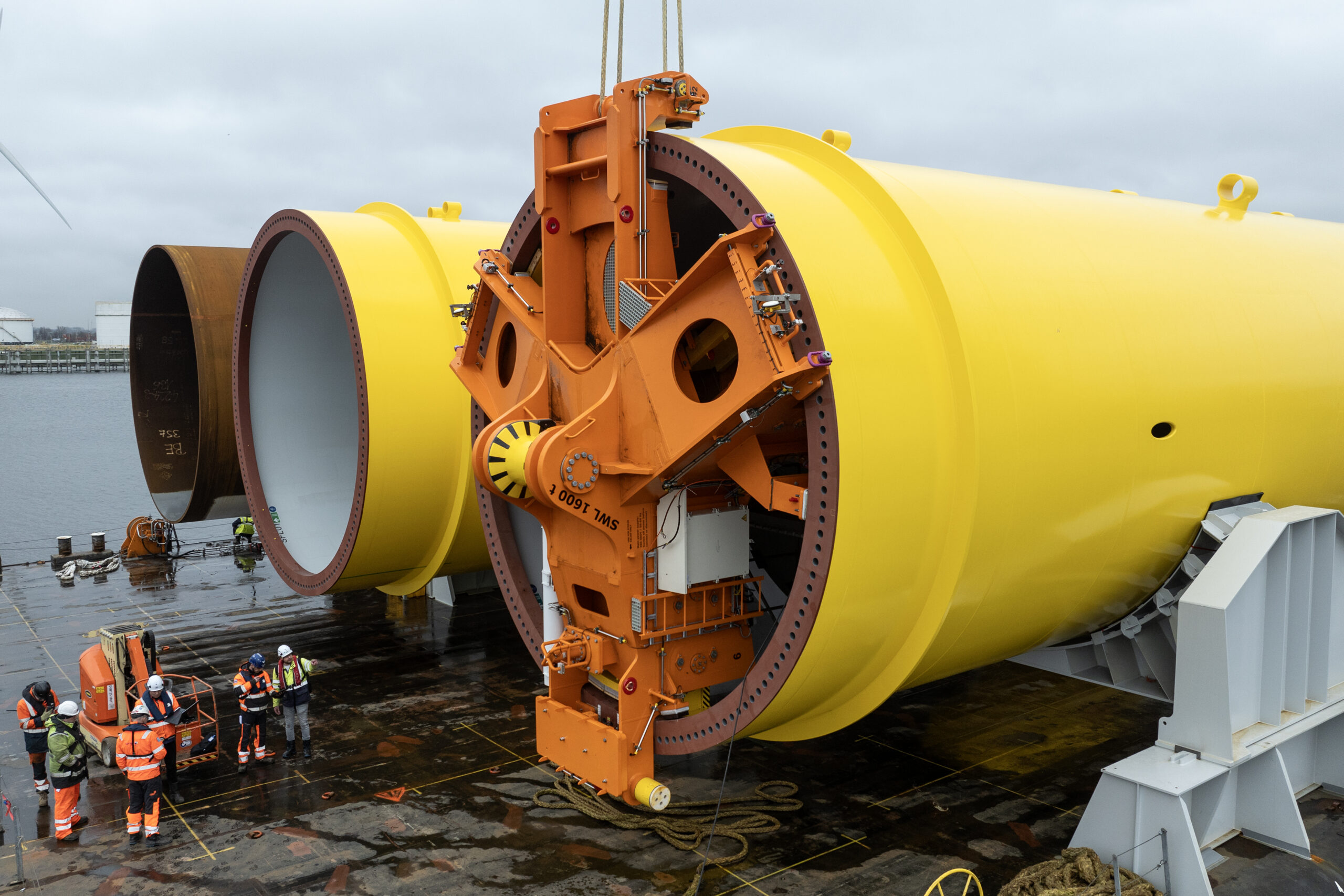

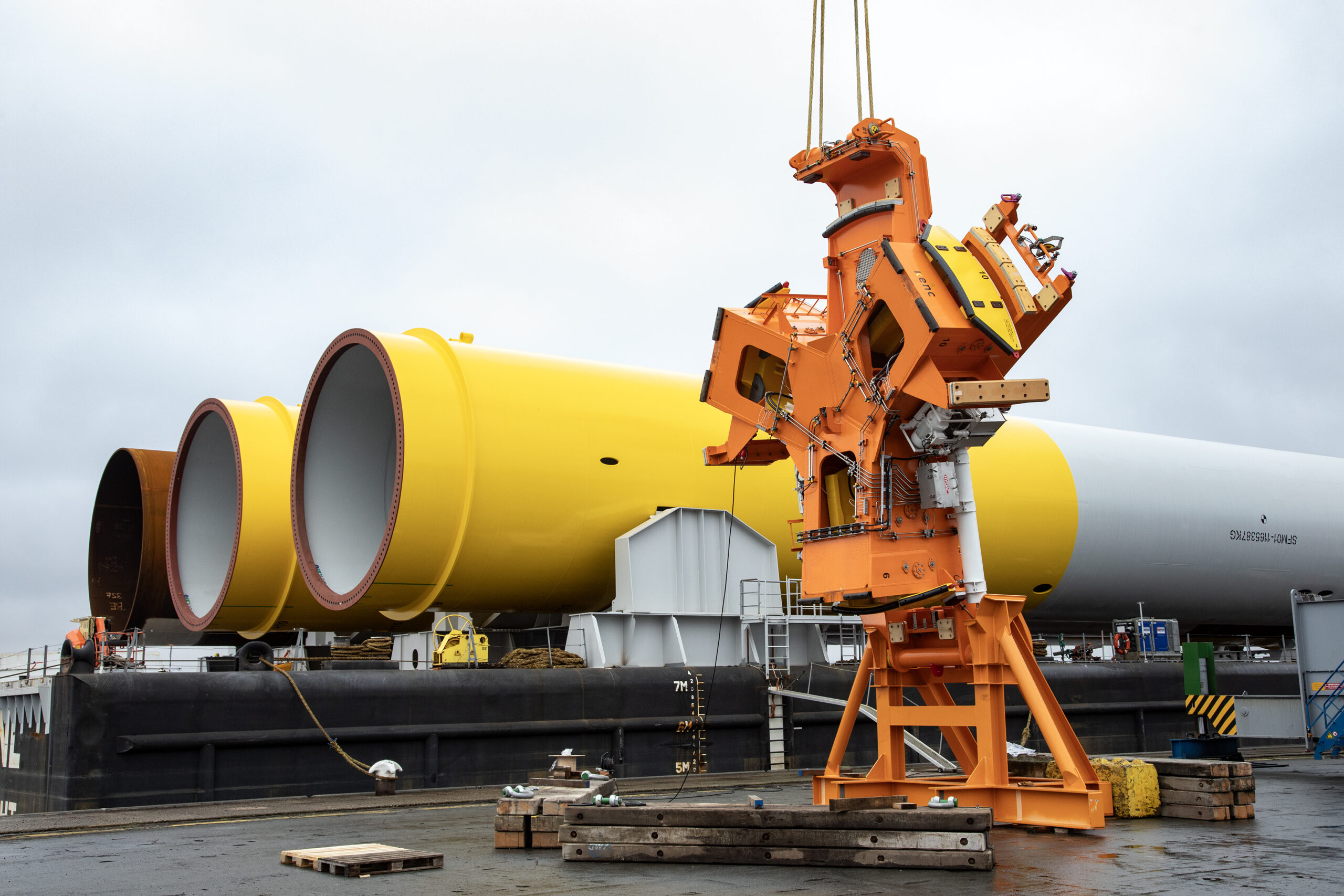

We hebben de Y-1600 ontwikkeld, een ultramoderne monopile lifting tool dat speciaal is ontworpen om te voldoen aan de eisen van grootschalige monopile-installaties. De Y-1600 is gebouwd om een safe workload (SWL) tot 1600 ton te hanteren en is zowel licht als robuust. Ideaal om uitdagende loads te hanteren. De tool kan naadloos worden geïntegreerd met andere tools en onderdelen op het dek.

Key features:

• Efficient handling and safety: tugger points rated for 25-ton loads, Quick Connector compatibility, fixed locking system, remote control with manual override, and visual indicators with sensors and cameras for real-time monitoring

• Enhanced protection: protective materials safeguard the monopile and flange surfaces, minimizing wear and ensuring durability

• Optional upgrades: seafastening cradle, stabbing frame, and upend bucket allow for versatile configurations to meet specific project needs

• Optimized for uptime: lightweight, robust construction and streamlined production reduce installation time and help ensure timely project starts

Key specifications:

• Flange Diameter Compatibility: 7.5 – 8 meters

• SWL: 1,600 ton

• Upending Load: 900 ton

• Tool gewicht: 60 ton

Benefits

• Safe and efficient operations – controlled monopile positioning reduces risk and ensures smooth handling

• Reduced downtime – lightweight, high-precision design facilitates faster installation

• Versatile and customizable – optional upgrades allow adaptation to different vessels and project requirements

• Durable and reliable – protective materials and robust construction extend tool life

• Proven performance – successfully deployed on the Sofia wind farm without downtime, improving handling efficiency

Voor meer informatie, neem contact met ons op!
